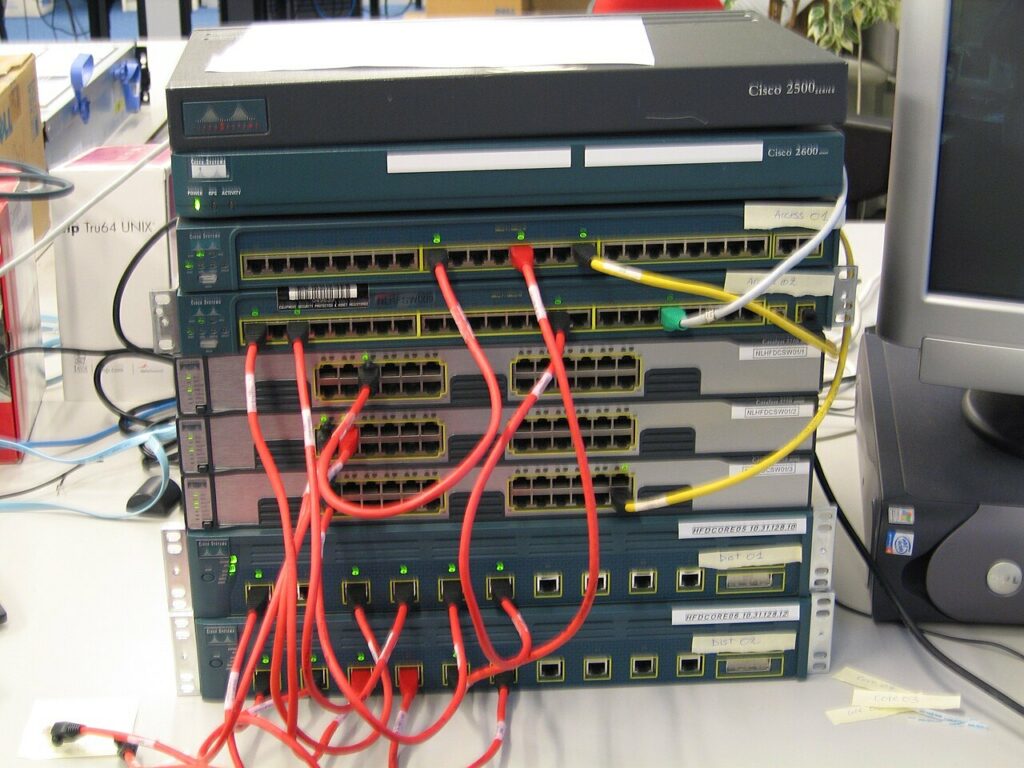

VTP : synchroniser les VLANs entre plusieurs switches (et éviter le piège classique)
Le VTP (VLAN Trunking Protocol) permet de synchroniser automatiquement la liste des VLANs sur plusieurs switches Cisco. Pratique en théorie, mais à manier avec précaution — une mauvaise manipulation peut effacer les VLANs de tout un réseau en quelques secondes.
Le principe
Sans VTP, créer un VLAN implique de le configurer manuellement sur chaque switch du réseau. Avec VTP, un switch configuré en mode serveur propage sa base de VLANs à tous les switches du même domaine VTP connectés en trunk, qui reçoivent automatiquement la mise à jour, sans intervention manuelle sur chaque équipement.
Les trois modes VTP
- Server — peut créer, modifier et supprimer des VLANs ; propage les changements aux autres switches du domaine.
- Client — reçoit et applique les mises à jour, ne peut pas créer de VLAN localement.
- Transparent — ne participe pas à la synchronisation ; conserve ses propres VLANs configurés localement, mais relaie les messages VTP reçus vers les autres switches sans les appliquer.
Le domaine VTP : la clé de la synchronisation
Deux switches ne synchronisent leurs VLANs que s’ils appartiennent au même « domaine » VTP, identifié par un nom (sensible à la casse) configuré manuellement. Un switch dont le domaine VTP est vide adopte automatiquement le premier domaine qu’il reçoit sur un trunk — un comportement à connaître avant de brancher un nouvel équipement.
Le piège classique : le numéro de révision
Chaque changement sur un switch en mode serveur incrémente un numéro de révision de configuration. Si vous branchez sur le réseau un switch en mode serveur avec un numéro de révision plus élevé — même avec une base de VLANs vide ou obsolète — il écrasera la configuration VLAN de tout le domaine. C’est l’un des incidents les plus documentés dans les réseaux Cisco, souvent causé par un switch de test ou de rechange mal réinitialisé avant sa remise en service.
Comment se protéger
Switch(config)# vtp mode transparent
Beaucoup d’architectes réseau recommandent aujourd’hui d’utiliser VTP en mode transparent partout, ou de désactiver VTP purement et simplement, en gérant les VLANs manuellement ou via un outil d’automatisation externe (Ansible, par exemple). Le gain de temps de VTP ne compense pas toujours le risque en environnement de production, surtout sur un réseau critique.
Vérifier l’état VTP d’un switch
Switch# show vtp status
Cette commande affiche le mode actuel, le domaine VTP configuré et le numéro de révision — à vérifier systématiquement avant de connecter un nouveau switch à un réseau existant, en particulier un switch qui a déjà servi ailleurs.
VTP version 3 : une amélioration notable
VTP version 3 introduit une protection par mot de passe primaire/secondaire et une meilleure gestion du numéro de révision, réduisant (sans l’éliminer complètement) le risque de l’incident décrit plus haut. Elle reste toutefois moins répandue que les versions 1 et 2 sur les parcs d’équipements existants.
Commandes utiles : application et supervision
Configuration
Avant toute chose, un switch doit être configuré dans le bon mode selon le rôle qu’il doit jouer dans le domaine VTP. Voici les trois possibilités, avec la commande et l’usage associé pour chacune.
Mode Server
C’est le mode par défaut sur la plupart des switches Cisco. Le switch peut créer, modifier et supprimer des VLANs, et propage automatiquement ces changements à tous les autres switches du même domaine VTP. À réserver à un switch cœur de réseau clairement identifié, pas à n’importe quel équipement.
Switch(config)# vtp mode server Switch(config)# vtp domain ASFY Switch(config)# vtp password VotreMotDePasseFort
Mode Client
Le switch reçoit et applique les VLANs envoyés par le serveur, mais ne peut en créer aucun localement — toute tentative de créer un VLAN sur un switch en mode client est rejetée. Utile pour des switches d’accès qui n’ont pas besoin de gérer eux-mêmes les VLANs.
Switch(config)# vtp mode client Switch(config)# vtp domain ASFY Switch(config)# vtp password VotreMotDePasseFort
Mode Transparent
Le switch ne participe pas à la synchronisation : il gère ses propres VLANs localement, de façon totalement indépendante du domaine VTP. Il relaie cependant les messages VTP qu’il reçoit vers ses autres ports trunk, sans les appliquer à sa propre configuration. C’est le mode le plus sûr contre l’incident du numéro de révision, et celui recommandé par défaut sur un réseau de production.
Switch(config)# vtp mode transparent Switch(config)# vtp domain ASFY
Réglages communs aux trois modes
Quel que soit le mode choisi, protégez le domaine avec un mot de passe et, si le matériel le permet, utilisez la version 3 pour bénéficier de ses protections supplémentaires :
Switch(config)# vtp password VotreMotDePasseFort Switch(config)# vtp version 3
Supervision (monitoring)
Avant de brancher un switch sur un domaine existant, ou pour diagnostiquer un problème de synchronisation, plusieurs commandes permettent d’inspecter précisément l’état VTP d’un équipement.
show vtp status : l’identité VTP du switch
Switch# show vtp status
C’est la commande la plus importante à connaître — elle donne toutes les informations sur le switch lui-même (son « identité » VTP) :
- VTP Version — la version du protocole utilisée (1, 2 ou 3).
- Configuration Revision — le numéro de révision actuel, à vérifier systématiquement avant de connecter un nouveau switch (voir le piège décrit plus haut).
- Maximum VLANs supported locally et Number of existing VLANs — la capacité et l’usage actuel.
- VTP Operating Mode — Server, Client ou Transparent.
- VTP Domain Name — le domaine configuré (vide si jamais défini).
- VTP Pruning Mode — indique si le VTP pruning est actif (limite la diffusion inutile de trafic VLAN sur les trunks qui n’en ont pas besoin).
- MD5 digest — une empreinte de la base de VLANs, utile pour vérifier rapidement si deux switches ont exactement la même configuration sans comparer VLAN par VLAN.
- Configuration last modified by/at — l’adresse IP et l’horodatage du dernier changement, très utile pour identifier l’origine d’un incident.
show vtp devices : voir tout le domaine VTP (VTPv3 uniquement)
Switch# show vtp devices
Disponible uniquement en VTP version 3, cette commande interroge l’ensemble du domaine VTP (pas seulement les voisins directement connectés, contrairement à CDP) et affiche la liste de tous les switches membres :
- VTP Feature — la fonctionnalité synchronisée concernée (VLAN, MST…).
- Conf — indique s’il y a un conflit de configuration détecté pour ce membre.
- Revision — le numéro de révision de configuration de ce switch.
- Primary Server — l’adresse MAC du serveur primaire pour cette fonctionnalité.
- Device ID — l’adresse MAC du switch découvert.
- Device Description — le nom d’hôte du switch découvert.

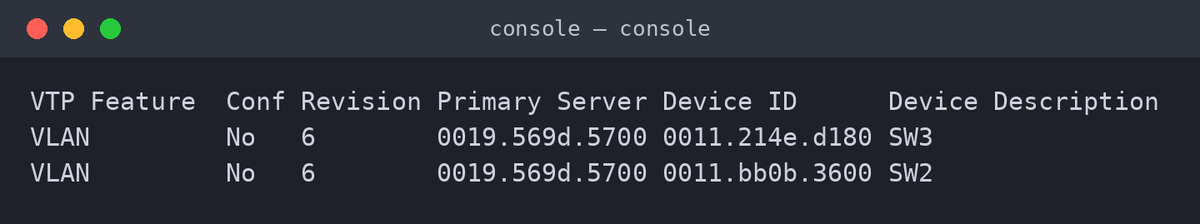

Exemple de sortie :
VTP Feature Conf Revision Primary Server Device ID Device Description VLAN No 6 0019.569d.5700 0011.214e.d180 SW3 VLAN No 6 0019.569d.5700 0011.bb0b.3600 SW2
Un paramètre optionnel conflict permet d’afficher uniquement les switches en conflit de configuration :
Switch# show vtp devices conflict
Une commande précieuse pour avoir une vue complète du domaine depuis un seul switch, sans devoir se connecter individuellement à chaque équipement.
show vtp counters : détecter les anomalies
Switch# show vtp counters
Cette commande affiche des compteurs de messages VTP échangés (Summary advertisements, Subset advertisements, Request advertisements, envoyés et reçus) ainsi que des compteurs d’erreurs. Un nombre élevé de Configuration revision errors ou Configuration digest errors signale généralement une incohérence entre switches — mot de passe différent, ou version VTP incompatible.
show vtp password : vérifier la protection en place
Switch# show vtp password
Confirme si un mot de passe VTP est actuellement configuré sur le switch, sans en révéler la valeur en clair — pratique pour un audit rapide de sécurité sans avoir besoin de connaître le mot de passe lui-même.
show vlan brief : le résultat concret de la synchronisation
Switch# show vlan brief
Ne fait pas partie des commandes VTP à proprement parler, mais reste la vérification finale la plus parlante : elle montre la liste réelle des VLANs présents sur le switch, donc l’effet concret (ou l’absence d’effet) de la synchronisation VTP sur cet équipement précis.
