Test cable-diagnostic : diagnostiquer un câble réseau depuis le switch

Avant de se déplacer physiquement ou de commander un nouveau câble, un switch Cisco peut souvent diagnostiquer lui-même l’état d’une liaison cuivre grâce à la commande test cable-diagnostic.

Le principe : la réflectométrie (TDR)

Cette fonctionnalité s’appuie sur la technologie TDR (Time Domain Reflectometry) : le switch envoie un signal électrique dans le câble et analyse les réflexions qui reviennent. Une paire de fils coupée, en court-circuit ou de longueur anormale produit une signature de réflexion caractéristique, que le switch interprète pour vous, sans matériel de test externe.

Lancer le test

Switch# test cable-diagnostic tdr interface gigabitEthernet 0/1

Le test s’exécute en quelques secondes sur l’interface indiquée. Il est recommandé de le lancer sur un port dont le lien est actif ou dont on soupçonne un problème physique (perte intermittente, débit anormalement bas, négociation qui échoue).

Lire les résultats

Switch# show cable-diagnostic tdr interface gigabitEthernet 0/1

Le résultat indique, pour chaque paire de fils du câble (un câble Ethernet en contient quatre) :

• Pair state — normal (bon état), open (câble coupé), short (court-circuit) ou impedance mismatch (problème de qualité de connexion).
• Length — la distance estimée jusqu’au défaut détecté, en mètres.

Un exemple concret

Un résultat indiquant « Pair A: Open at 12m » signifie une coupure franche à environ 12 mètres du switch — une information précieuse pour localiser le point de défaillance sans avoir à suivre le câble physiquement sur toute sa longueur, particulièrement utile dans un faux-plafond, une gaine technique ou un chemin de câbles difficile d’accès.

Pourquoi seules certaines paires posent problème

Un câble Ethernet Gigabit utilise les quatre paires simultanément. Il n’est pas rare qu’un seul faisceau soit endommagé (écrasement, pliure excessive, rongeur) tandis que les trois autres restent fonctionnels — ce qui explique pourquoi un lien peut sembler « à moitié » fonctionner, avec un débit dégradé plutôt qu’une coupure totale.

Les limites à connaître

La précision de la mesure de distance dépend de la qualité du câble et peut varier de quelques dizaines de centimètres. Ce test ne remplace pas un certificateur de câblage professionnel pour une réception de chantier neuf, mais il constitue un excellent premier diagnostic gratuit, disponible directement depuis l’équipement déjà en place.

Une limite matérielle

Cette fonctionnalité nécessite un support matériel spécifique côté switch (présent sur la plupart des gammes Catalyst professionnelles) et ne fonctionne que sur les liaisons cuivre — pas sur la fibre optique, qui nécessite un testeur optique dédié (réflectomètre OTDR).

Commandes utiles : application et supervision

Application (lancer le test)

Switch# test cable-diagnostic tdr interface gi0/1

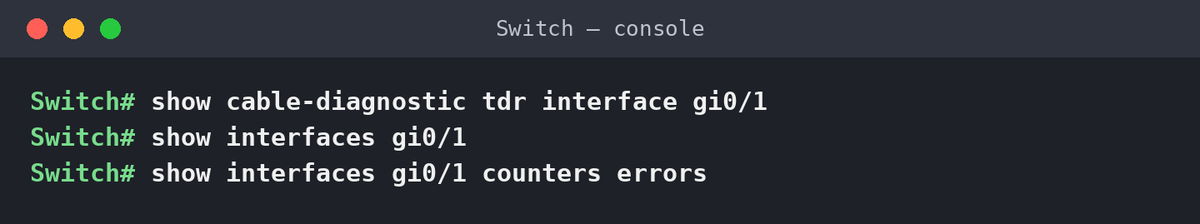

Supervision (lire les résultats)

Switch# show cable-diagnostic tdr interface gi0/1
Switch# show interfaces gi0/1
Switch# show interfaces gi0/1 counters errors

Procédure étape par étape

Que faire concrètement quand un lien réseau se comporte bizarrement, avant de vous lancer dans une chasse au câble à travers tout le bâtiment.

Étape 1 — Identifier le port concerné

Repérez l’interface exacte reliée au câble suspect — inutile de tester les 47 autres ports qui fonctionnent très bien, merci pour eux.

Étape 2 — Lancer le test

Switch# test cable-diagnostic tdr interface gi0/1

Le test dure quelques secondes. Résistez à l’envie de relancer la commande dix fois d’affilée en espérant un résultat différent — sauf si vous aimez les rituels.

Étape 3 — Lire les résultats

Switch# show cable-diagnostic tdr interface gi0/1

Regardez l’état de chaque paire (normal, open, short) et la distance indiquée jusqu’au défaut éventuel.

Étape 4 — Interpréter selon le résultat

• Toutes les paires « normal » — le câble n’est probablement pas en cause ; regardez plutôt du côté de l’équipement connecté, du port lui-même, ou d’un problème de configuration (VLAN, duplex…).
• Une paire « open » à X mètres — coupure franche, localisée. Direction ce point précis du chemin de câbles, pas besoin de tout ouvrir.
• Une paire « short » — court-circuit, souvent causé par un écrasement ou une agrafe posée un peu trop enthousiaste lors de l’installation.

Étape 5 — Croiser avec les compteurs d’erreurs

Switch# show interfaces gi0/1 counters errors

Des erreurs CRC ou des collisions en hausse confirment un souci physique, même quand le TDR ne détecte rien de flagrant — un câble légèrement dégradé ne casse pas toujours net.

Étape 6 — Décider : réparer ou remplacer

Pour une coupure localisée et accessible, une réparation ponctuelle suffit. Pour un câble ancien qui multiplie les petits soucis, mieux vaut souvent le remplacer entièrement plutôt que de le rafistoler indéfiniment — le câble qui a déjà cassé une fois recommence rarement à se comporter comme neuf.
